Ich suche eine LWL SC Kupplung mit einer Art von Zug-Sicherung

Moin,

bei einem Kunden kommt in einer Unverteilung (19" 6 HE, 1xSwitch, 1 x USV, 1 Boden mit 1xFOIP) ein fertiges LWL-Kabel mit 4 Fasern aus der Wand mit SC-Steckern. Leider hat das Kabel SC- und keine LC-Stecker wie der Switch. Deshalb gibt es im Schrank eine SC-SC-Kupplung und ein kurzes SC-LC-Kabel.
Diese Kabel sind ca. 30m lang und werden mit normalem Multimode 10GBit genutzt.

Nun war vor kurzem Jemand am Schrank wegen der USV und danach ging das LWL-Kabel nicht mehr.
Die LWL-Kabel sind aufgerollt mit einem Kabelbinder "fixiert würde ich das nun nicht nennen".
Einmal die Stecker wieder in die Kupplung gedrückt und alles geht wieder.

Finde ich aber nicht so prickelnd.
Ich würde da gerne ein Keystone-Patchfeld einbauen wo es neue SC-SC-Kupplungen gibt.

Frage A)
Nur welche?
Es gibt diese Kupplungen von 0,95 bis 30 Euro (und die für 30 Euro sehen schlampig aus).

Frage B)
Gibt es Möglichkeiten die Stecker dort zu fixieren. Festzuschrauben, klemmen, etc?
Die normale Zugsicherung von SC ist aus meiner Sicht nicht so dolle.

Falls Jemand fragt, ja es kann auch ein Kabel sein.
Ich fange aber mal mit der Kupplung an. LC/SC Kabel habe ich eh dabei.

Stefan
Auf Facebook teilen
Auf X (Twitter) teilen
Auf Reddit teilen
Auf Linkedin teilen

Content-ID: 673577

Url: https://administrator.de/forum/lwl-sc-kupplung-zugsicherung-673577.html

Ausgedruckt am: 27.06.2025 um 12:06 Uhr

Markus0
Markus0 27.06.2025 aktualisiert um 10:04:15 Uhr
Goto Top
https://www.delock.de/produkt/85921/merkmale.html Das könnte doch was sein, ggf auf nen Rackboden montiert (Wo auch der restliche Faserbund liegt) oder habe ich da was falsch verstanden?

Diese Keystone Module habe ich auch schon verbaut, aber bei der 4er Dose scheint mir das Thema Zugentlastung noch ein wenig besser und für LWL angepasster aufgegriffen.
chiefteddy
chiefteddy 27.06.2025 um 10:56:37 Uhr
Goto Top
Hallo,
und wenn Du das Kabel vor dem Stecker abfängst, so dass kein Zug auf den Stecker wirken kann?

Es gibt so etwas für Sensorleitungen an Reihenklemmen.

Jürgen
StefanKittel
StefanKittel 27.06.2025 um 11:08:35 Uhr
Goto Top
Zitat von @chiefteddy:
und wenn Du das Kabel vor dem Stecker abfängst, so dass kein Zug auf den Stecker wirken kann?
So ist es jetzt fast.
Es ist halt nur ein kleiner 19" Schrank und der USV-Austausch-Mensch hat dabei an allen Kabeln gerüttelt.

Ich werde das neu befestigen, hätte aber gerne so richtig geile SC-Kupplungen mit Schnalle und Schraubverschluss...
Wenn in diesem De-Lock-Kasten nun die Stecker auch innen wären....

Gedanke: Eine Draussen-Kabel-Box.
Die Kupplung drin verkleben oder verschrauben damit die sich nicht bewegt.
Die Kabel drinnnen bestigen (nicht kleben) damit sich dort nichts bewegt.
Und beim Eingang in die Box die Kabel auch irgendwie befestigen.

Stefan
em-pie
em-pie 27.06.2025 um 11:29:04 Uhr
Goto Top
Markus0
Markus0 27.06.2025 um 11:30:48 Uhr
Goto Top
hätte aber gerne so richtig geile SC-Kupplungen mit Schnalle und Schraubverschluss...

Dafür gibt es dann FC, ST, LSH oder selbst die klassischen kleinen LC Stecker. Die SC haben keine zusätzliche Sicherung, also entweder umspleißen oder Zugentlastung der Faser, wie auch immer realisiert.
Oldring
Lösung Oldring 27.06.2025 um 11:33:03 Uhr
Goto Top
Hallo, Eventuell eine Spleißbox nehmen, die gibt es von diversen Herstellern.
In die Box werden die Kabel eingeführt und fixiert, die Stecker werden in entsprechende Aufnahmen eingerastet.
z.B. So eine: https://www.telegaertner.com/artikel/onlinekatalog-datavoice-office/lwl- ...
ChriBo
ChriBo 27.06.2025 aktualisiert um 12:24:51 Uhr
Goto Top
Hallo Stefan,
ich hatte gedacht: Nimm doch einfach eine Breakoutbox SC, scheint es aber nicht mehr in Fertig zu geben.
hier kannst du dir was zusammenstellen:
https://www.efb-elektronik.de/breakout-box-ral-7035/53608n.0
und https://www.efb-elektronik.de/frontblende-12-x-sc-duplex-lc-quad-vertika ...
und Passende Kupplung mit Suche nach SC Duplex Kupplung.

In England habe ich noch folgendes gefunden
https://www.fibrefox.co.uk/fibre-breakout-boxes/13096-sc-loaded-break-ou ...

Gruß
CH
StefanKittel
StefanKittel 27.06.2025 um 12:37:08 Uhr
Goto Top
Zitat von @Oldring:

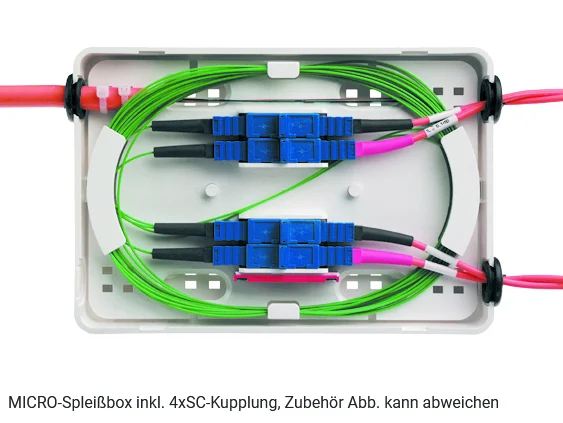

Hallo, Eventuell eine Spleißbox nehmen, die gibt es von diversen Herstellern.
In die Box werden die Kabel eingeführt und fixiert, die Stecker werden in entsprechende Aufnahmen eingerastet.
z.B. So eine: https://www.telegaertner.com/artikel/onlinekatalog-datavoice-office/lwl- ...

Genau das. Prima!
clipboard-image
aqui
aqui 27.06.2025 aktualisiert um 13:34:31 Uhr
Goto Top

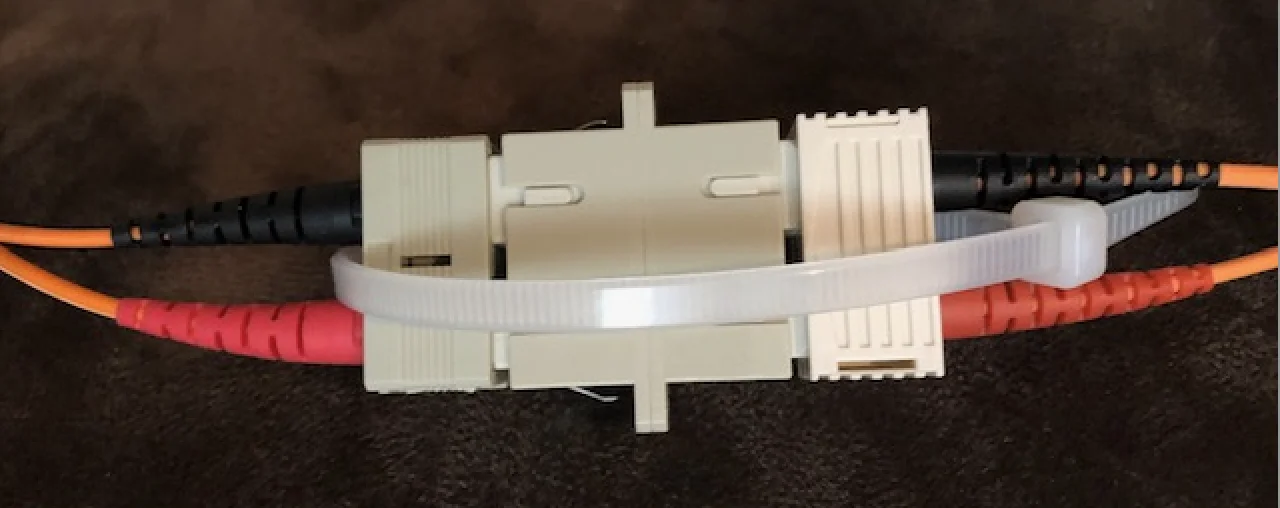

Vielleicht reicht ja auch ein ganz einfacher Kabelstraps aus der Werkzeugkiste als Zugsicherung um die Kupplung?! 😉
sc
StefanKittel
StefanKittel 27.06.2025 um 13:40:13 Uhr
Goto Top

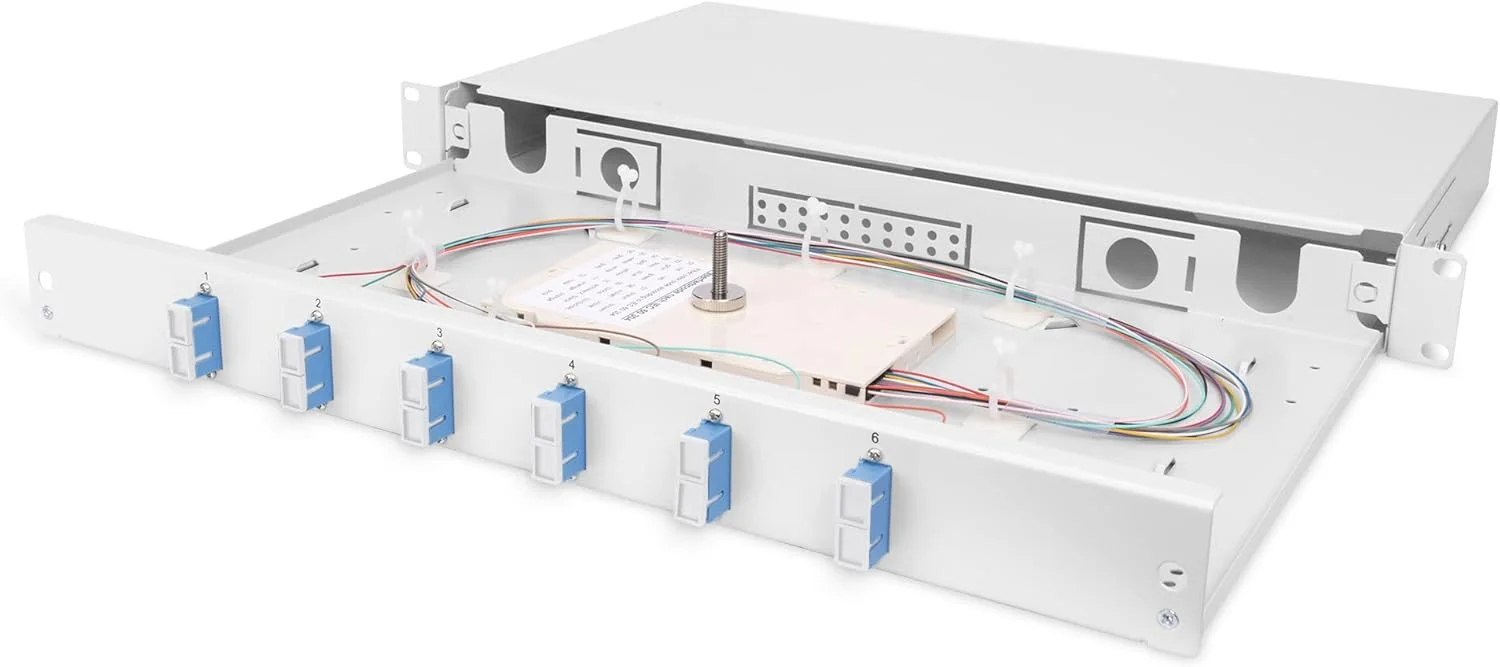

Es gibt die auch als 19" Rack Boxen mit Kupplungen
Da hat man dann auch genug Platz für die Kabel.
clipboard-image
