Hyper V (Failover-Cluster) - Verständnisfragen bei bestehender Config

Moin zusammen,

folgendes Szenario von einem aktuellen Failover Cluster (Windows 2008 R2 Basis). Wir haben hier bei einem Bestandssystem noch ein paar Verständnisfragen, da wir aktuell auch nur eine Beschreibung ohne Zugang haben:


Ausgangssituation
- 2x Server (Hyper V + Failover)
- 2x Switch
- 1x SAN

Aktuell sieht das SAN wie folgt aus:
8x 600 GB SAS 3,5" 15k - Raid10
-> 2x usage System
-> 6x usage Data

Volume List:
1) SRV1 - 120.000 MB
2) SRV2 - 120.000 MB
3) Quorum - 2000 MB
4) Volume - 1.866.416 MB
5) Volume2 - 80.000 MB

SAN - NICs
HV1Host: IP1
HV2Host: IP2
HV1Host_Failover: IP3
HV2Host_Failover: IP4

SAN physisch angeschlossen:
8 NICs

Management IP (Master + Slave)

Hyper V Netzwerk - Konfiguration: (uns noch nicht ganz klar)
Server1: Virtuelles Netzwerk, Verbindungtyp: Extern, Intel-Dual-Port-Nic#5
Server 2: Virtuelles Netzwerk, Verbindungtyp: Extern, Gruppe

Switch Belegung: (Unklar)
Switch1: 6 Ports belegt
Switch 2: 6 Ports belegt

So viel zur Vorinformation - vielleicht könnt ihr helfen wie hier grundsätzlich vorgegangen worden ist und macht das soweit Sinn für einen "einfachen" Cluster.

Fragen grundsätzlich:
- Volumes SRV1 / SRV2 sind die Laufwerke der Hostserver - somit keine physischen Platten im Server?

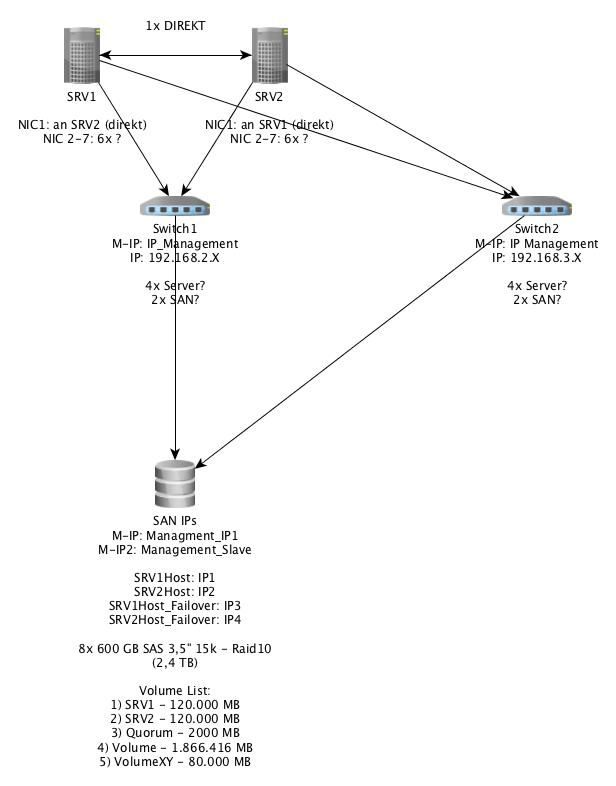

- Wie ist Verkabelung und wofür... wir kriegen das Bld nicht ganz zusammen (s. Versuch der Skizze)
- Wenn ihr das Netzwerk neu aufbauen könntet wie würdet ihr es machen? (Server haben eigene HDDs + SAN für virtuelle Maschinen)

Ich hoffe ich habe euch genug verwirrt, was sagt ihr? Eventuell hilft die Skizze etwas.


Danke + Gruß
