PfSense VLAN 20 mit Cisco Switch Regel
Hallo,
ich möchte mir ein Testnetz zu Hause erstellen.
Als Router und Firewall habe ich pfSense auf einem PC installiert.
Als Switch setzte ich einen Cisco SG250-10P ein.
Mit diesem Tutorial bin ich vorgegengen (Lawrence Systems): https://www.youtube.com/watch?v=b2w1Ywt081o&t=592s
VLANs:
VLAN 1 192.168.10.1 (Default)
VLAN 20 192.168.20.1
Setting:
Port 1: Trunk um beide VLANs nutzen zu können
Port 2-7: VLAN 1 (PC hängt am Port 2)
Port 8: VLAN 20 (Notebook)
Die IP zuweisung funktioniert ich kann nur nicht ins Internet mit dem VLAN 20.
In den Regeln habe ich eingestellt das ich auf jedes Netz komme.
Im VLAN 1 kann ich mit meinem PC (192.168.10.10) zum Laptop (192.168.20.10) pingen.
Im VLAN 20 kann ich mit meinem Notebook (192.168.20.10) nicht zu mienem PC (192.168.10.10) pingen.
Liegt das an den Firewall Regeln?
Im Anhang werde ich Screenshots verlinken.
Cisco Config:

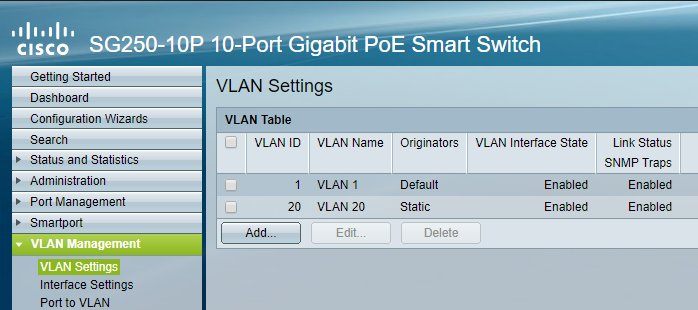

VLAN Settings:
VLAN 1 Portzuweisung:
- Port 1 Trunk
- Port 2 VLAN 1
VLAN 20 Portzuweisung:
VLAN Membership:
pfSense Config:
VLAN 20 Regel:
Interface für VLAN 20:
VLAN 20 Interface Config:
ich möchte mir ein Testnetz zu Hause erstellen.
Als Router und Firewall habe ich pfSense auf einem PC installiert.
Als Switch setzte ich einen Cisco SG250-10P ein.
Mit diesem Tutorial bin ich vorgegengen (Lawrence Systems): https://www.youtube.com/watch?v=b2w1Ywt081o&t=592s
VLANs:
VLAN 1 192.168.10.1 (Default)
VLAN 20 192.168.20.1
Setting:
Port 1: Trunk um beide VLANs nutzen zu können
Port 2-7: VLAN 1 (PC hängt am Port 2)
Port 8: VLAN 20 (Notebook)
Die IP zuweisung funktioniert ich kann nur nicht ins Internet mit dem VLAN 20.
In den Regeln habe ich eingestellt das ich auf jedes Netz komme.
Im VLAN 1 kann ich mit meinem PC (192.168.10.10) zum Laptop (192.168.20.10) pingen.
Im VLAN 20 kann ich mit meinem Notebook (192.168.20.10) nicht zu mienem PC (192.168.10.10) pingen.
Liegt das an den Firewall Regeln?
Im Anhang werde ich Screenshots verlinken.
Cisco Config:
VLAN Settings:
VLAN 1 Portzuweisung:
- Port 1 Trunk
- Port 2 VLAN 1
VLAN 20 Portzuweisung:
VLAN Membership:
pfSense Config:
VLAN 20 Regel:
Interface für VLAN 20:
VLAN 20 Interface Config:
