Problem mit WAN Port der ZyXEL UAG4100
Hallo zusammen!
Habe ein kleines Netzwerk mit der UAG4100 und einem GS1900 Switch aufgebaut. Wenn ich am WAN Port der UAG4100 das Internet nicht anschliesse, dann funktioniert alles super! Alles Ports erhalten die IPs gemäss VLANs. Wird nun am WAN Port das Internet angeschlossen, so routet der Switch nur alles im VLAN1 172.16.1.1. Alle konfigurierten VLANs werden irgendwie ignoriert.
Hat jemand eine Idee?

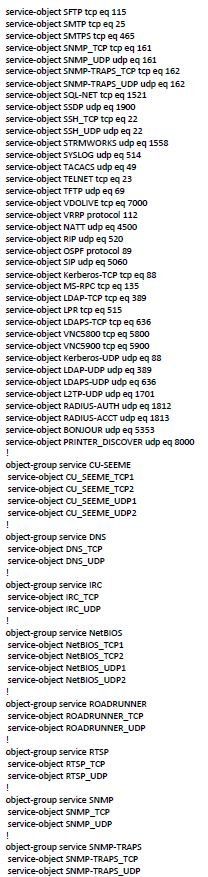

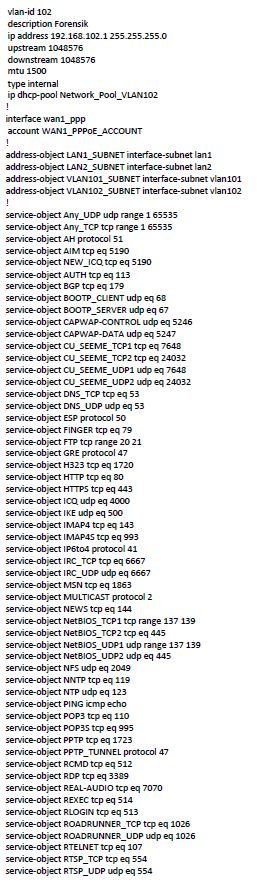

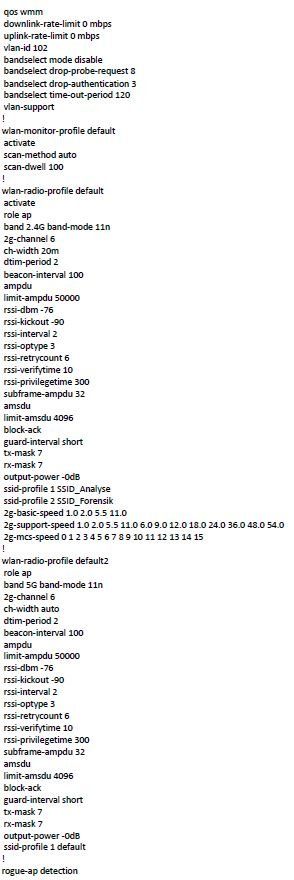

Config File

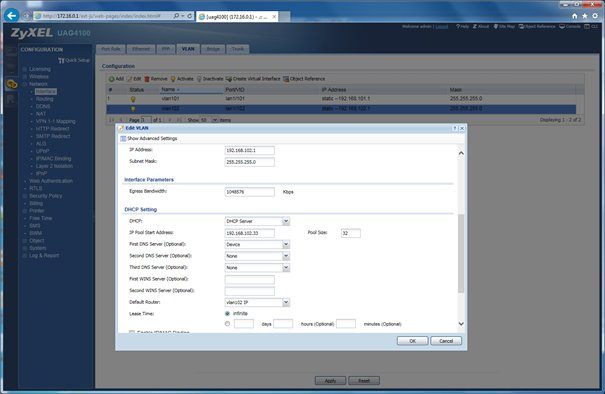

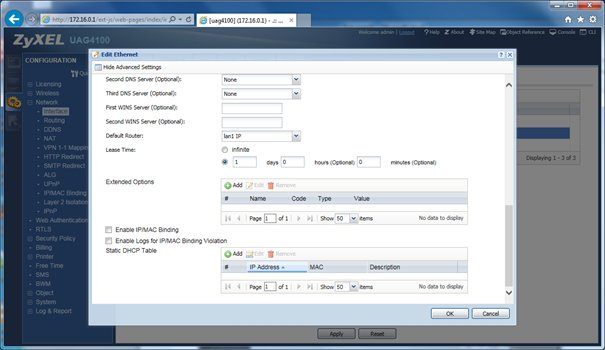

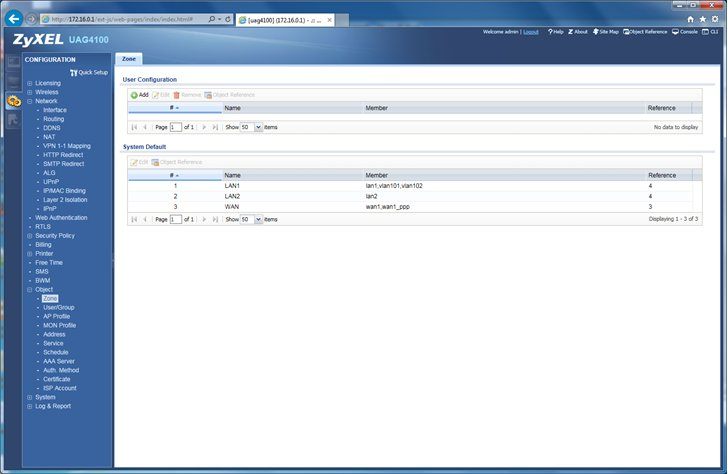

Printscreens Weboberfläche UAG4100
Habe ein kleines Netzwerk mit der UAG4100 und einem GS1900 Switch aufgebaut. Wenn ich am WAN Port der UAG4100 das Internet nicht anschliesse, dann funktioniert alles super! Alles Ports erhalten die IPs gemäss VLANs. Wird nun am WAN Port das Internet angeschlossen, so routet der Switch nur alles im VLAN1 172.16.1.1. Alle konfigurierten VLANs werden irgendwie ignoriert.
Hat jemand eine Idee?
Config File
Printscreens Weboberfläche UAG4100
Kommentieren
Teilen
Auf Facebook teilen
Auf X (Twitter) teilen
Auf Reddit teilen
Auf Linkedin teilenBitte markiere auch die Kommentare, die zur Lösung des Beitrags beigetragen haben
Content-ID: 304772
Url: https://administrator.de/forum/problem-mit-wan-port-der-zyxel-uag4100-304772.html
Ausgedruckt am: 10.05.2025 um 06:05 Uhr
5 Kommentare
Neuester Kommentar
Das Forum bietet eine schöne Funktion zum Hochladen von Bildern. FAQ lesen oder mal auf das Kamerasymbol klicken.
Denn wer weiss was für Schädlinge in einer Dropbox lauern...?!
Zurück zum Thema...
Generelle ToDos bei sowas:
Grundlagen beschreiben diese Tutorials:
VLAN Installation und Routing mit pfSense, Mikrotik, DD-WRT oder Cisco RV Routern
Routing von 2 und mehr IP Netzen mit Windows, Linux und Router
Denn wer weiss was für Schädlinge in einer Dropbox lauern...?!
Zurück zum Thema...
Generelle ToDos bei sowas:
- VLANs inkl. IPs auf dem Switch einrichten und Ports zuweisen
- Ein separates "Internet VLAN" einrichten, ebenfalls mit Switch IP und untagged Port
- FW oder Router mit diesem Port verbinden
- Default Route auf dem Switch auf die FW, Router IP im Internet VLAN konfigurieren
- Alle VLAN Subnetze als statische Routen auf der FW, Router konfigurieren mit next Hop Switch IP im Internet VLAN. Ggf. kann man hier eine CIDR Route verwenden wenn man viele VLANs hat.
- Fertisch
Grundlagen beschreiben diese Tutorials:
VLAN Installation und Routing mit pfSense, Mikrotik, DD-WRT oder Cisco RV Routern
Routing von 2 und mehr IP Netzen mit Windows, Linux und Router
Hallo,
Dein erster UAG4100?
Alle konfigurierten VLANs werden irgendwie ignoriert.
Das Teil erstmal ohne VLANs ans laufen gebracht, also klassich 1 WAN auf 1 LAN Netz (NAT). Läuft das? Firmware aktuell?
Gruß,
Peter
Dein erster UAG4100?
Alle konfigurierten VLANs werden irgendwie ignoriert.
Das Teil erstmal ohne VLANs ans laufen gebracht, also klassich 1 WAN auf 1 LAN Netz (NAT). Läuft das? Firmware aktuell?
Hat jemand eine Idee?
Bunte Bilder bitte hier direkt ins Forum. (Gibt da links im Menue verschiedene Bilder, eins sogar als Kamera....)Gruß,
Peter
Vielen Dank, hoffe mit den Bildern klappt es nun so. Die Erstellung des VLANs ist nicht das Problem, sondern im spezifischen der WAN Port. Und dies da bei dessen Einschaltung alles andere Konfigurationen ignoriert werden.
Es handelt sich hierbei um meine erste UAG4100 richtig. Wie schon erwähnt ohne Kontakt mit dem WAN Port (Internet) klappt das interne Routing wie gewünscht. Für die konfiguration 1WAN auf 1LAN muss ich nur ein Reset machen und alles läuft. Firmware ist aktuell.
Danke und Gruss
Es handelt sich hierbei um meine erste UAG4100 richtig. Wie schon erwähnt ohne Kontakt mit dem WAN Port (Internet) klappt das interne Routing wie gewünscht. Für die konfiguration 1WAN auf 1LAN muss ich nur ein Reset machen und alles läuft. Firmware ist aktuell.
Danke und Gruss
Hallo,
Ein bischen grösser dürfen die schon sein. Der Text ist eher unleserlich... :_)
Mal hier versucht und dort deine Konfiguration mal getestet? https://demouag4100.zyxel.com/
User: demo
PW: demouser
Gruß,
Peter
Ein bischen grösser dürfen die schon sein. Der Text ist eher unleserlich... :_)
sondern im spezifischen der WAN Port
Warum? Was ist daran Spezifisch? Und dies da bei dessen Einschaltung alles andere Konfigurationen ignoriert werden.
Vermutlich weil deine UAG4100 meint das da fehler vorliegen - aber nur geaten....Wie schon erwähnt
Ohne deine VLAN Konstrukte läuft alles, mit deiner Konfiguration inkl. VLANs eben nicht... Hab gerade keine UAG4100 zur Hand um es nachzustellen, sorry. Für die konfiguration 1WAN auf 1LAN muss ich nur ein Reset machen und alles läuft.
Muss denn da nichts angepasst werden wie. z.B. Die IP LAN / WAN usw?Mal hier versucht und dort deine Konfiguration mal getestet? https://demouag4100.zyxel.com/
User: demo
PW: demouser
Gruß,
Peter
Hallo,
Das stimmt so nicht. Ich habe die ganze Konfiguration mit VLANs erstellt sowie die Ports am Switch getestet. Die VLANs welche den Ports zugeteilt sind haben korrekt via DHCP Adressen vergeben. Erst in einem zweiten Schritt wurde das Internet am WAN Port angeschlossen. Diesmal jedoch wurden auf allen Ports des Switches nur Adressen aus dem Management VLAN verteilt. Also aus dem Adressbereich in welchem die UAG sich befindet.
Kann leider keine Einstellungen abspeichern.
Dann wird's schwierig :/ Trotzdem Danke!
Gruss
Zitat von @Pjordorf:
Ohne deine VLAN Konstrukte läuft alles, mit deiner Konfiguration inkl. VLANs eben nicht... Hab gerade keine UAG4100 zur Hand um es nachzustellen, sorry.
Ohne deine VLAN Konstrukte läuft alles, mit deiner Konfiguration inkl. VLANs eben nicht... Hab gerade keine UAG4100 zur Hand um es nachzustellen, sorry.
Das stimmt so nicht. Ich habe die ganze Konfiguration mit VLANs erstellt sowie die Ports am Switch getestet. Die VLANs welche den Ports zugeteilt sind haben korrekt via DHCP Adressen vergeben. Erst in einem zweiten Schritt wurde das Internet am WAN Port angeschlossen. Diesmal jedoch wurden auf allen Ports des Switches nur Adressen aus dem Management VLAN verteilt. Also aus dem Adressbereich in welchem die UAG sich befindet.
Mal hier versucht und dort deine Konfiguration mal getestet? https://demouag4100.zyxel.com/
User: demo
PW: demouser
User: demo
PW: demouser
Kann leider keine Einstellungen abspeichern.
Hab gerade keine UAG4100 zur Hand um es nachzustellen, sorry.
Dann wird's schwierig :/ Trotzdem Danke!
Gruss
