Trotz LAG (802.3ad) keine doppelte Geschwindigkeit

Hallo Kolleginnen und Kollegen,

Ich habe:

eine NAS mit 2x RJ45 Schnittstellen - Adapter 1+2 gebündelt nach IEEE802.3ad

Cisco Stack (2x SG350 im Stack)
LAG auf Stack eingerichtet, werden als OK angesehen

ab hier eine Verständnisfrage:
Ich dachte mir:
Port1 von NAS in Port1 vom 1ten Switch
Port2 von NAS in Port1 vom 2ten Switch
Die NAS sagt, dass alle beide Adapter verbunden.
Stack sagt, alles okay, LAG verbunden.

Ich bekomme dennoch keine 2x 1Gbit aus der Kiste raus. Der Speed halbiert sich sobald 2 unterschiedliche Maschinen davon(NAS) saugen möchten.

Mir fällt auf: der Adapter1 der NAS eiert im Byte(b/s) -Bereich herum, während Adapter2 im idle schon Kilobytes rumschubst.
Habe jeweils mal ein Adapter offline genommen - alle Geräte melden: "Ey, mir fehlt für das LAG das 2te Interface [Kabel entfernt]". Verbindung bleibt bestehen und beide Adapter arbeiten jeweils mit ihren 1Gbit autark. Zusammen mögen die das irgendwie nicht.

Habe ich einen Denkfehler und sollte das LAG auf dem ein und gleiche Switch aufsetzen?

Falls euch Informationen fehlen, lasst es mich wissen

Danke und viele Grüße
/65k

Bitte markiere auch die Kommentare, die zur Lösung des Beitrags beigetragen haben

Content-ID: 4744032979

Url: https://administrator.de/forum/trotz-lag-802-3ad-keine-doppelte-geschwindigkeit-4744032979.html

Ausgedruckt am: 24.03.2025 um 13:03 Uhr

16 Kommentare

Neuester Kommentar

Zitat von @141986:

Hallo Kolleginnen und Kollegen,

Moin,

Der Speed halbiert sich sobald 2 unterschiedliche Maschinen davon(NAS) saugen möchten.

Jo, works as designed, btw. halbiert sich die Geschwindigkeit nicht, sonst hättest du nur 500MBit/s

aqui reißt dir später noch den Kopf ab :D

VG

IEEE802.3ad erwartet nicht nur auf der NAS Seite die Bündelung, sondern auch auf der Switch Seite. Also müsstest du beide Ports an einen einzigen Switch anschliessen und dort für beide Ports zusammen das IEEE802.3ad einstellen.

https://www.elektronik-kompendium.de/sites/net/0907131.htm

Lag verdoppelt nicht die Geschwindigkeit.
Du kannst in Summe mehr Sessions haben die in Summe doppelt so schnell sind.

Das Tutorial zu dem Thema LAG hast du gelesen??
Link Aggregation (LAG) im Netzwerk
Vermutlich erliegst du dem klassischen Denkfehler?!
Die Geschwindigkeit verdoppelt sich nicht, das ist Unsinn und physisch ja auch gar nicht möglich, weil diese ja in den LAG Memberlinks immer fest vorgegeben ist.
802.3ad bzw. .ax LAGs basieren auf einem Hashing Verfahren. Es findet also lediglich eine Kapazitätsverteilung statt aber niemals eine Geschwindigkeitserhöhung.

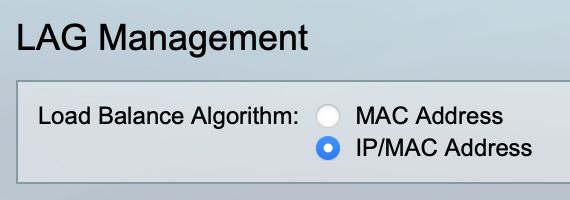

Ersteres ist wiederum stark abhängig von deiner Mac- oder IP Adress Entropie im Netzwerk. Ist diese sehr gering dann bringen dir LACP LAGs gar nichts. Hier hilft es andere Attribute wie VLAN ID und TCP/UDP Port mit in die Hashberechnung einzubeziehen damit die Verteilung granularer wird. Das supporten aber wiederum nicht alle Switchhersteller. Die SG Serie kann nur Mac und IP was man auch zwingend aktivierne sollte.

Diese Fakten solltest du also immer auf dem Radar haben.

Die reale Traffic Verteilung kannst du dir auf deinen beiden LAG Member Links oben einmal live mit einem kleinen SNMP Tool ansehen um zu sehen wie das in real Life aussieht.
RX Dropped Pkts Problem

Danke für euer Feedback,

Jo, works as designed, btw. halbiert sich die Geschwindigkeit nicht, sonst hättest du nur 500MBit/s

Ja genau das tritt ja ein. Trotz LAG.

Ich denke, das habe ich falsch ausgedrückt:

LAG(2x1Gbit):
Client 1 + Client 2 ziehen eine File vom NAS => jeder dürfte grob 1Gbit bekommen durch das LAG

NonLAG (1x1Gbit):
Client 1 + Client 2 ziehen eine File vom NAS => beide teilen sich die Gbitverbindung == grob 500Mbit pro Client

aqui reißt dir später noch den Kopf ab :D

Hab schon Schokolade bereit gelegt, damit der Frust nicht übermäßig wird :D

Switch anschliessen und dort auch IEEE802.3ad einstellen.

Ist "natürlich" gesetzt. Danke für den Einwand.

Du kannst in Summe mehr Sessions haben die in Summe doppelt so schnell sind.

This und genau das, vermisse ich in meiner Konfig aktuell, da gesetzt.

Die Geschwindigkeit verdoppelt sich nicht, das ist Unsinn und physisch ja auch gar nicht möglich, weil diese ja in den LAG Memberlinks immer fest vorgegeben ist.

Bin ich bei Dir - hatte mich unglücklich ausgedrückt

Ist diese sehr gering dann bringen dir LACP LAGs gar nichts

Kannst Du mir das bitte erläutern?

kleinen SNMP Tool ansehen

Jep, maximal 1Gbit.

Die SG Serie kann nur Mac und IP was man auch zwingend aktivierne sollte

Genau - ist sowohl auf NAS wie auf Stack aktiv.

Genau das ist ja mein Gedanke: von der Konfig her, sollte das passen, behaupte ich. Wobei ich mir unsicher bin, ob die Verkabelung passt (Port1Nas an Port1Switch1, Port2Nas an Port1Switch2).

Viele Grüße und Danke

Switch anschliessen und dort auch IEEE802.3ad einstellen.

Ist "natürlich" gesetzt. Danke für den Einwand.

Da feht das Wesentliche:

"beide Ports an einen einzigen" Switch anschliessen und dort für beide Ports zusammen das IEEE802.3ad einstellen

Du hast die Leitungen auf zwei Switche verteilt und bei beiden ein LAG mit nur einem Port eingerichtet.

Das ist genau meine Vermutung warum das nicht rund läuft.

ABER: Gegengedanke: dafür ist es doch ein vollwertiger Stack, der das selbst managen sollte? (Beide Switches werden ja als eine Einheit betrachtet).

Sieht für mich so aus, als wäre das für den Stack total in Ordnung (beide Ports werden als aktiver Member betrachtet).

Viele Grüße

Kannst Du mir das bitte erläutern?

Wenn du nur sehr wenig Entropie hast, also z.B. eine sehr geringe Anzahl an Clients oder ungünstige Verteilung der IPs bzw. Macs dann kann es passieren das bei einer Gesamtzahl von 10 Clients das Hashing Ergebnis bei 8 Clients immer auf Memberlink 1 landet. Der Hashwert bestimmt welches Endgeräte Paar Client-NAS welchen physischen Link nutzt. Sprich diese 8 Clients nutzen dann den Memberlink1 zum NAS und nur 2 Clients den Memberlink 2.
Für 8 Clients ist das dann genau so als ob der LAG nicht existiert, denn sie sharen immer Link 1. Da sich ihre IP oder Mac nicht ändert bleibt das auch so.
Bei einer Verteilung auf einem Full Stack kommt noch dazu das Traffic wo der Hash auf den Memberlink der anderen Stack Unit zeigt dann noch über den Stacklink gehen muss also einen Hop mehr. Gut, letzteres ist jetzt bei einem 10Gig Stack-Link oder gar doppeltem 10G Stack-Link jetzt nicht gravierend wenn die beiden LAG Memberlinks lediglich 1 Gig sind.
Wie sich das Forwarding verteilt kannst du in der Mac Database sehen. (show mac). Oder eben mit dem kleinen SNMP Tool dir grafisch ansehen.
Was du zusätzlich immer machen solltest ist auf dem NAS und auf dem Switch Jumbo Framing zu aktivieren!

an einen einzigen Switch anschliessen

Hrm, zu testzwecken baue ich das mal so.
Wollte mir erstmal die Arbeit sparen bevor ich unnütz die Verkabelung ändere, es aber an einem ganz anderem Thema gehangen hätte. Danke für Euer Feedback.

@aqui: Klasse, Danke Dir -das leuchtet ein.
Aktuell habe ich ca. 60 Clients in einem VLAN (NAS und Clients sind unterschiedliche VLANs).

doppeltem 10G Stack-Link

Genau so ists gebaut (aktuell RING [der Stack besteht aus 3 Switches - der 3te Switch spielt aber keine Rolle in diesem Kontext])

Nagut, dann gehe ich demnächst mal umbauen.
Melde mich dann wieder

Lieben Dank!

Edita:

Was du zusätzlich immer machen solltest ist auf dem NAS und auf dem Switch Jumbo Framing zu aktivieren!

Jumboframes habe ich aktuell nicht im Einsatz. Dafür ist mein Netz, bzw. die Clients noch nicht vorbereitet.

Du hast in deinem Bild Link Flap Prevention deaktiviert - warum? Ist das nicht sinnig, dass Portflapping erkannt wird? (Habe es bei mir aktiv)

LG

Alle machen SMB?

Modernes SMB kann Mehrfachpfaden.
Kann das deine Umgebung?

Kann das deine Umgebung?

Aktuell dürften alle aktuellen SMB Versionen aktiv und genutzt werden (3.x).

VG

Und die Praxis macht was konkret daraus?

Also: kurz umgebaut.

Am ein und demselben Switch klappt das LAG problemlos. Es kommen um die 200Mb/s rum. So wie ich es mir wünsche.

Danke für das Bestätigen @NordicMike.

Nun die Frage: wieso ist das so? Wozu baue ich mir einen "Stack", der sowas nicht vernünftig kann?
Ich dachte, dass wird alles als "Ein switch" gesehen, also kann ich die LAGs auch über Hardware hinweg verteilen.

Falls hier wer eine Erklärung hat, wäre ich interessiert. Ansonsten nehme ich das so jetzt einfach hin und bin trotzdem zufrieden.

Vielen Dank euch,
/65k

Hab schon Schokolade bereit gelegt, damit der Frust nicht übermäßig wird :D

So schlimm wars ja nun doch nicht.. leider hat die Schoki es dennoch nicht überlebt. >:

Wegen der Verteilung der Ethernet und TCP Sessions.
Stack ist 1997.

Also machbar sollte es scheinbar schon zu sein:

https://www.cisco.com/assets/sol/sb/Switches_Emulators_v2_3_5_xx/help/35 ...

Kann man diese Stack Port Link Aggregation irgendwo ein-oder ausschalten?
