Crimp-Belegung
Hallo zusammen,
kurze Fragen zum Crimpen.
Es gibt ja die Crimpbelegung Typ A und B.
Müssen beide Seiten eines LAN-Kabels die selbe Belegung haben?
Kann man in Europa auch die Typ B varianten benutzen ?
Danke euch.
kurze Fragen zum Crimpen.
Es gibt ja die Crimpbelegung Typ A und B.
Müssen beide Seiten eines LAN-Kabels die selbe Belegung haben?
Kann man in Europa auch die Typ B varianten benutzen ?
Danke euch.
Auf Facebook teilen
Auf Twitter teilen
Auf Reddit teilen
Auf Linkedin teilenBitte markiere auch die Kommentare, die zur Lösung des Beitrags beigetragen haben
Content-ID: 291953
Url: https://administrator.de/contentid/291953
Ausgedruckt am: 24.11.2024 um 15:11 Uhr
7 Kommentare
Neuester Kommentar
Hallo,
Ob jetzt crimp Belegung ein wort ist wo man gleich versteht was gemeint ist? Aber gut.
Um es kurz zu machen, zu beiden Fragen ist die Antwort: Ja
Ob jetzt crimp Belegung ein wort ist wo man gleich versteht was gemeint ist? Aber gut.
Um es kurz zu machen, zu beiden Fragen ist die Antwort: Ja
1

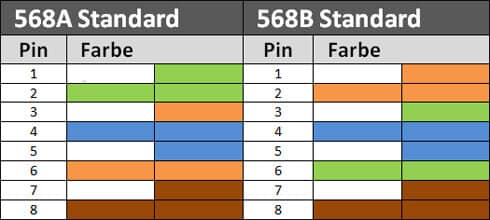

Na klar, es gibt ja die Belegung nach Typ A und die Belegung nach Typ B.
http://www.grundlagen-computer.de/wp-content/uploads/2010/04/Netzwerkka ...
http://www.grundlagen-computer.de/wp-content/uploads/2010/04/Netzwerkka ...
Und was machst du wenn du einen RJ11 stecker Crimpst?
Da gibt's die Belegungen nicht.
Crimpen ist ja nur der Vorgang bei nem Stecker.
Bei ner Dose nennt man es schon mal nicht so.
Du willst ne RJ45 Pinbelegung wissen.
Die Antwort ist aber trotzdem die Selbe
Die Belegung an sich ist Egal. Es muss aber auf beiden Seiten die Selbe sein.
Wobei ich Firmen kenne die sowas absichtlich falsch auflegen nur das man dann bei denen die Patchkabel kaufen muss.
Da gibt's die Belegungen nicht.
Crimpen ist ja nur der Vorgang bei nem Stecker.
Bei ner Dose nennt man es schon mal nicht so.
Du willst ne RJ45 Pinbelegung wissen.
Die Antwort ist aber trotzdem die Selbe
Die Belegung an sich ist Egal. Es muss aber auf beiden Seiten die Selbe sein.
Wobei ich Firmen kenne die sowas absichtlich falsch auflegen nur das man dann bei denen die Patchkabel kaufen muss.
1
Super, ich danke dir wiesi200
Moin,
kleine Einschränkung: Die Belegung ist in Grenzen egal solange sie auf beiden Seiten gleich ist und man keine gekreuzte Leitung benötigt.
Um die Auswirkung von Störungen und Übersprechen gering zu Halten sollte man die Paare beachten. Siehe TIA-568A/B - Paarung und Farben
-teddy
kleine Einschränkung: Die Belegung ist in Grenzen egal solange sie auf beiden Seiten gleich ist und man keine gekreuzte Leitung benötigt.
Um die Auswirkung von Störungen und Übersprechen gering zu Halten sollte man die Paare beachten. Siehe TIA-568A/B - Paarung und Farben
-teddy
1
Hallo,
große Einschränkung.
Die Belegung ist nicht ganz egal. Auch wenn die beiden Stecker/Dosen dann wieder gleiche sind.
Aufgrund der sehr hohen Frequenzen ist die Paarung der Pins wichtig.
Das Kabel hat ja 4 Adernpaare die verdrillt sind. Diese Verdrillung ist sehr wichtig.
Auch ist die Verdrillung der Adernpaare unterschiedlich weit gefasst. Also die Weit eines "Drills".
Bei den Dosen macht es schon einen Unterschied wie weit man die Kabel entdrillt.
Wenn man dort ein paar cm schlammpt reicht das teilweise schon, damit die Messung dies Kabel als fehlerhaft markiert.
Vermutlich kann man 3/6 und 4/5 vertauschen.
Aber daraus dann 3/4 und 5/6 zu machen wird vermutlich zu Meß- und Datenfehlern führen.
Also immer schon bei A/B bleiben.
Viele Grüße
Stefan
große Einschränkung.
Die Belegung ist nicht ganz egal. Auch wenn die beiden Stecker/Dosen dann wieder gleiche sind.
Aufgrund der sehr hohen Frequenzen ist die Paarung der Pins wichtig.
Das Kabel hat ja 4 Adernpaare die verdrillt sind. Diese Verdrillung ist sehr wichtig.
Auch ist die Verdrillung der Adernpaare unterschiedlich weit gefasst. Also die Weit eines "Drills".
Bei den Dosen macht es schon einen Unterschied wie weit man die Kabel entdrillt.
Wenn man dort ein paar cm schlammpt reicht das teilweise schon, damit die Messung dies Kabel als fehlerhaft markiert.
Vermutlich kann man 3/6 und 4/5 vertauschen.
Aber daraus dann 3/4 und 5/6 zu machen wird vermutlich zu Meß- und Datenfehlern führen.
Also immer schon bei A/B bleiben.
Viele Grüße
Stefan
1
Die Belegung ist im Prinzip nicht egal.
Man sollte sich aber über die historsiche A-Belegung keine Gedanken mehr machen. --> Bitte keine A-Belegung mehr
Für doppelt geschirmte Kabel ist die Belegung in der Tat nicht relevant. Aber eben gleich auf beiden Seiten.
Für FTP Kabel, also Kabel mit nur einem Gesamtsschirm und ungeschirmte Kabel bis 10 GBit/s (500MHz) (Cat6A) aber ist die B-Belegung von Vorteil.
Gründe:
Die Schwachstellen am Stecker und die Schwachstellen am Kabel sind an verschiedenen Pärchen.
Die A-Belegung ergibt sich aus der Historie des Telefonsteckers, der immer erweitert wurde.
Gruß
Netman
Man sollte sich aber über die historsiche A-Belegung keine Gedanken mehr machen. --> Bitte keine A-Belegung mehr
Für doppelt geschirmte Kabel ist die Belegung in der Tat nicht relevant. Aber eben gleich auf beiden Seiten.
Für FTP Kabel, also Kabel mit nur einem Gesamtsschirm und ungeschirmte Kabel bis 10 GBit/s (500MHz) (Cat6A) aber ist die B-Belegung von Vorteil.
Gründe:
Die Schwachstellen am Stecker und die Schwachstellen am Kabel sind an verschiedenen Pärchen.
Die A-Belegung ergibt sich aus der Historie des Telefonsteckers, der immer erweitert wurde.
Gruß
Netman
