Mikrotik wap AC ether2 VLAN

Hallo liebe Admins,

ich habe eine Frage.

Ich möchte am ether2 eines wap AC einen Client Anschliessen. Der Soll in das VLAN100. Dieses VLAN wird schon über WLAN genutzt. Brauche aber den ether2 für einen Laptop.

Habe die gesamte Konfigurationsprozedur hier aus dem Forum gemacht damals und bedanke mich auch bei Alle, die mich unterstützt haben.

Es läuft auch alles super. Jetzt eben nur die Frage, wie ich am AP dem ether2 VLAN100 zuweise.
Ether1 ist der Port zum Capsman, mit VLAN1, 100 und 101 (für Gästenetz).

Hier mal die Capsman Config. Die APs wurden alle direkt in capsmode eingerichtet


# jan/24/2023 13:17:21 by RouterOS 6.49.7
# software id = 1G0L-JPMN
#
# model = RB750Gr3
# serial number = CC210FB21251
/caps-man channel
add band=5ghz-a/n/ac control-channel-width=20mhz extension-channel=Ce \
    frequency=5180,5220,5260 name=5xGHz reselect-interval=10m tx-power=20
add band=2ghz-g/n control-channel-width=20mhz frequency=2412,2437,2462 name=\
    2xGHz reselect-interval=10m tx-power=9
/caps-man datapath
add client-to-client-forwarding=no local-forwarding=yes name=datapath101 \
    vlan-id=101 vlan-mode=use-tag
/interface bridge
add name=bridge protocol-mode=none vlan-filtering=yes
/interface vlan
add interface=bridge name=vlan1 vlan-id=1
add interface=bridge name=vlan100 vlan-id=100
add interface=bridge name=vlan101 vlan-id=101
/caps-man rates
add basic=12Mbps name=default-rate supported=\
    12Mbps,18Mbps,24Mbps,36Mbps,48Mbps,54Mbps
/caps-man security
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
    name=Botz passphrase=*****
add authentication-types=wpa2-psk encryption=aes-ccm group-encryption=aes-ccm \
    name=Botz-Gast passphrase=*****
/caps-man configuration
add country=germany datapath=datapath101 datapath.local-forwarding=yes \
    installation=any name=Botz-Gast rates=default-rate security=Botz-Gast \
    ssid=WLAN-73524G
/interface ethernet switch port
set 0 vlan-mode=disabled
set 1 vlan-mode=disabled
set 2 vlan-mode=disabled
set 3 vlan-mode=disabled
set 4 vlan-mode=disabled
set 5 vlan-mode=disabled
/caps-man datapath
add client-to-client-forwarding=yes interface-list=all local-forwarding=yes \
    name=datapath100 vlan-id=100 vlan-mode=use-tag
/caps-man configuration
add channel=5xGHz country=germany datapath=datapath100 \
    datapath.client-to-client-forwarding=yes datapath.local-forwarding=yes \
    installation=indoor name=Botz-5x security=Botz ssid=WLAN-735245
add channel=2xGHz country=germany datapath=datapath100 \
    datapath.client-to-client-forwarding=yes datapath.local-forwarding=yes \
    installation=indoor name=Botz-2x security=Botz ssid=WLAN-735245
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip pool
add name=pool1 ranges=192.168.1.10-192.168.1.20
add name=pool101 ranges=192.168.101.10-192.168.101.100
add name=pool100 ranges=192.168.100.10-192.168.100.100
/ip dhcp-server
add address-pool=pool100 disabled=no interface=vlan100 name=server100
add address-pool=pool101 disabled=no interface=vlan101 name=server101
add address-pool=pool1 disabled=no interface=vlan1 name=server1
/caps-man access-list
add action=accept allow-signal-out-of-range=10s disabled=no signal-range=\
    -89..120 ssid-regexp="" time=0s-1d,sun,mon,tue,wed,thu,fri,sat
add action=reject allow-signal-out-of-range=10s disabled=no signal-range=\
    -120..-90 ssid-regexp="" time=0s-1d,sun,mon,tue,wed,thu,fri,sat
add allow-signal-out-of-range=10s disabled=no interface=5x--wAP-outdoor-1 \
    mac-address=14:AB:C5:07:8D:D4 signal-range=-120..120 ssid-regexp=\
    WLAN-735245 time=0s-1d,sun,mon,tue,wed,thu,fri,sat
/caps-man manager
set ca-certificate=auto certificate=auto enabled=yes upgrade-policy=\
    suggest-same-version
/caps-man manager interface
add interface=bridge
/caps-man provisioning
add action=create-dynamic-enabled hw-supported-modes=g master-configuration=\
    Botz-2x name-format=prefix-identity name-prefix=2x-
add action=create-dynamic-enabled hw-supported-modes=an master-configuration=\
    Botz-5x name-format=prefix-identity name-prefix=5x-
/interface bridge port
add bridge=bridge interface=ether2
add bridge=bridge interface=ether3
add bridge=bridge interface=ether4
add bridge=bridge interface=ether5
/interface bridge vlan
add bridge=bridge tagged=bridge vlan-ids=1
add bridge=bridge tagged=bridge,ether5 vlan-ids=100
add bridge=bridge tagged=bridge,ether5 vlan-ids=101
/ip address
add address=192.168.178.2/24 interface=ether1 network=192.168.178.0
add address=192.168.1.1/24 interface=vlan1 network=192.168.1.0
add address=192.168.100.1/24 interface=vlan100 network=192.168.100.0
add address=192.168.101.1/24 interface=vlan101 network=192.168.101.0
/ip dhcp-server lease
add address=192.168.100.96 client-id=1:d6:8d:c1:26:3:95 comment="Dom IPhone" \
    mac-address=D6:8D:C1:26:03:95 server=server100
add address=192.168.1.15 client-id=1:18:fd:74:1b:3b:9c comment="CAP EG" \
    mac-address=18:FD:74:1B:3B:9C server=server1
add address=192.168.1.14 client-id=1:18:fd:74:11:98:18 comment="CAP EZ" \
    mac-address=18:FD:74:11:98:18 server=server1
add address=192.168.1.13 client-id=1:18:fd:74:2f:f4:30 mac-address=\
    18:FD:74:2F:F4:30 server=server1
/ip dhcp-server network
add address=192.168.1.0/24 gateway=192.168.1.1 netmask=24 ntp-server=\
    192.168.178.1
add address=192.168.100.0/24 dns-server=192.168.178.1,8.8.8.8,1.1.1.1 \
    gateway=192.168.100.1 netmask=24 ntp-server=192.168.178.1
add address=192.168.101.0/24 dns-server=192.168.178.1,8.8.8.8,1.1.1.1 \
    gateway=192.168.101.1 netmask=24 ntp-server=192.168.178.1
/ip dns
set allow-remote-requests=yes servers=192.168.178.1
/ip firewall nat
add action=masquerade chain=srcnat log=yes out-interface=ether1
/ip route
add distance=1 gateway=192.168.178.1
/system clock
set time-zone-name=Europe/Berlin
/system identity
set name="Botz CapsMan"
/system ntp client
set enabled=yes primary-ntp=192.168.178.1

Danke für eure Ideen und Hilfe.

LG
Sebastian

Content-Key: 5797202857

Url: https://administrator.de/contentid/5797202857

Printed on: February 24, 2024 at 17:02 o'clock

Member: Visucius
Visucius Feb 02, 2023 updated at 13:28:22 (UTC)
Goto Top
Vorher Setup backupen!

Ich vermute, Du greifst aktuell über diesen Port zu?
Mitglied: 5175293307
5175293307 Feb 02, 2023 updated at 16:32:19 (UTC)
Goto Top
Ether2 als Access-Port über die PVID zur Bridge hinzufügen

Auf dem CAP (Bridgename anpassen)
interface vlan
add interface=bridge name=vlan100 vlan-id=100
add interface=bridge name=vlan101 vlan-id=101

/interface bridge port
add interface=ether2 bridge=bridge pvid=100

/interface bridge vlan
add bridge=bridge tagged=ether1 vlan-ids=100
add bridge=bridge tagged=ether1 vlan-ids=101

/interface bridge set [find name=bridge] vlan-filtering=yes

Wurstel
Member: aqui
aqui Feb 02, 2023 at 13:48:06 (UTC)
Goto Top
Port PVID auf 100 setzen wie oben schon beschrieben. (Steht auch im Tutorial)
Tip: Bitte setze die Konfigs bitte immer in Code Tags (FAQs lesen hilft wirklich! face-wink ) Das erleichtert allen Helfenden das Leben hier!
Geht übrigens mit dem "Bearbeiten" Knopf auch immer noch nachträglich!
Member: skaiser78
skaiser78 Feb 02, 2023 at 13:56:52 (UTC)
Goto Top
Zitat von @Visucius:

Vorher Setup backupen!

Ich vermute, Du greifst aktuell über diesen Port zu?

Ich greife über ether1 zu.
Das ist der POE Port zum Capsman.

Also nur PVID 100 auf Ether2?
VLAN 101 brauche ich nicht an ether2. Nur VLAN100 für einen Client.
Member: skaiser78
skaiser78 Feb 02, 2023 at 14:08:47 (UTC)
Goto Top
Also wäre das die Config am cAP?

/interface vlan
add interface=bridge name=vlan100 vlan-id=100
/interface bridge port
add interface=ether2 bridge=bridge pvid=100

/interface bridge vlan
add bridge=bridge tagged=ether1 vlan-ids=100

/interface bridge set [find name=bridge] vlan-filtering=yes

Ist das dann nicht problematisch mit den VLANs fürs WLAN? UND VLAN1?
Member: aqui
aqui Feb 02, 2023 updated at 14:16:56 (UTC)
Goto Top
VLAN 101 brauche ich nicht an ether2. Nur VLAN100 für einen Client.
Geht ja auch gar nicht. Du kannst ja niemals 2 PVIDs konfigurieren am Port!
Ist das dann nicht problematisch mit den VLANs fürs WLAN? UND VLAN1?
In wie fern???
Wenn diese Client an ether2 über VLAN 100 Zugang zu diesen VLANs hast muss du das selber entscheiden. Das ist dann eine Frage deiner Layer 3 Security Policy (Firewall) die wir nicht kennen weil du dazu keinerlei Angaben machst...
Member: skaiser78
skaiser78 Feb 02, 2023 at 14:28:45 (UTC)
Goto Top
Also passt die Config so für den AP?


Zitat von @skaiser78:

Also wäre das die Config am cAP?

/interface vlan
add interface=bridge name=vlan100 vlan-id=100
/interface bridge port
add interface=ether2 bridge=bridge pvid=100

/interface bridge vlan
add bridge=bridge tagged=ether1 vlan-ids=100

/interface bridge set [find name=bridge] vlan-filtering=yes

Ist das dann nicht problematisch mit den VLANs fürs WLAN? UND VLAN1?
Member: commodity
Solution commodity Feb 02, 2023 at 14:35:36 (UTC)
Goto Top
Zitat von @skaiser78:
Also wäre das die Config am cAP?

/interface vlan
...
/interface bridge vlan
add bridge=bridge tagged=ether1 vlan-ids=100

nein, bei Dir fehlt noch bei tagged= die Bridge selbst. Und für die Übersichtlichkeit ein untagged=ether2 (wird aber automatisch gesetzt) - ich hoffe, bei Deinem (ich glaube älteren) ROS auch. Das manuell zu setzen schadet nicht.

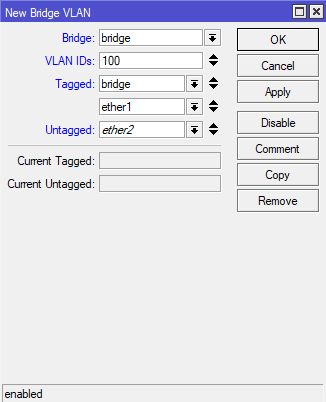

screenshot 2023-02-02 153342

Viele Grüße, commodity
Member: skaiser78
skaiser78 Feb 02, 2023 at 15:00:11 (UTC)
Goto Top
Dann wäre das! jetzt aber die korrekte Config um VLAN100 an ether2 des AP zu legen?

/interface vlan
add interface=bridge name=vlan100 vlan-id=100
/interface bridge port
add interface=ether2 bridge=bridge pvid=100

/interface bridge vlan
add bridge=bridge tagged=bridge,ether1 vlan-ids=100

/interface bridge set [find name=bridge] vlan-filtering=yes

Und diese Config dann direkt im Terminal am AP eingeben.
Vorher mach ich auf jeden Fall eine Sicherung der Config.
Muss nur den Namen der bridge anpassen.

Danke Euch.
Werde berichten wenn ich wieder am System bin.
Member: aqui
aqui Feb 02, 2023 at 15:23:57 (UTC)
Goto Top
Und diese Config dann direkt im Terminal am AP eingeben.
Oder natürlich das grafische WinBox Tool. Geht genausogut! face-wink
Member: commodity
commodity Feb 02, 2023 at 15:43:47 (UTC)
Goto Top
Sieht gut aus. Wenn die Konsolenbefehle Probleme machen (add geht nicht immer, wenn schon was da ist, dann braucht es set), mach es per Winbox, wie Kollege @aqui bereits zutreffend vorschlug.

Viele Grüße, commodity
Mitglied: 5175293307
5175293307 Feb 02, 2023 updated at 16:41:58 (UTC)
Goto Top
/interface bridge vlan
add bridge=bridge tagged=bridge,ether1 vlan-ids=100
Die Bridge muss hier nicht getagged werden da du hier das vlan ja nicht im CAP auskoppeln sondern nur an ether1 weiterreichen willst, es reicht wenn es auf ether1 getagged wird.
Member: commodity
commodity Feb 02, 2023 at 18:32:57 (UTC)
Goto Top
Stimmt. Hab übersehen, dass das Gerät gar nicht routet.

Viele Grüße, commodity
Member: skaiser78
skaiser78 Feb 10, 2023 at 11:28:48 (UTC)
Goto Top
Vielen lieben Dank an Euch.

Läuft einwandfrei.
Nur eine Sache. Das System läuft auf einer 1GBit Leitung bei O2. Dann FB 6690, RB750GR3 und ein TP TL-SG1016DE.

Am wAP kommen per LAN nur ca 80-100mbit an. Bandwidth Test sagt 950Mbit zum wAP.

Ist es die Netzwerkkarte.
Fastpath ist an. FW Rules sind keine vorhanden..

Also Danke für evtl weitere Tipps und allen ein schönes Wochenende.

LG
Sebastian
Member: skaiser78
skaiser78 Feb 10, 2023 at 11:29:47 (UTC)
Goto Top
Hab übrigens noch ROS 6.49.7 auf den Geräten.
Mitglied: 5175293307
5175293307 Feb 10, 2023 updated at 11:44:11 (UTC)
Goto Top
Am wAP kommen per LAN nur ca 80-100mbit an.
Bei zwei mal aktiviertem VLAN-Filtering in Software bei den Prozen und 6er FW, da wundert das nicht.
https://help.mikrotik.com/docs/display/ROS/Switch+Chip+Features
https://help.mikrotik.com/docs/display/ROS/L3+Hardware+Offloading
Das System läuft auf einer 1GBit Leitung bei O2
Is hier wie wenn du nen Porsche mit Stützrädern fährst.
Member: aqui
aqui Feb 10, 2023 at 12:02:54 (UTC)
Goto Top
Ver.6 ist antik und uralt. Solltest du dringenst updaten. Auch den Bootcode unter System -> Routerboard.
Member: skaiser78
skaiser78 Feb 10, 2023 at 12:13:59 (UTC)
Goto Top
Also ihr sagt Ver.7 ist stabil und der Wechsel von 6 auf 7 ist problemlos?

Hab gedacht naja die ersten Beiträge im Netz zu 7 waren doch sehr unsicher.
Never change a running system...

Aber da ihr immer super Beiträge bringt werd ich dann auf 7 umsteigen.

Also nochmal! DANKE und schönes Wochenende
Mitglied: 5175293307
5175293307 Feb 10, 2023 updated at 13:14:48 (UTC)
Goto Top
Naja zumindest hast du dann in v7 mit dem hEx jetzt Hardware Offload fürs vlan-filtering, was den Durchsatz erheblich beschleunigt.
Und auch einen wesentlich aktuelleren Kernel.
Buggy ist in Version 7 BGP und DNS-Proxy und noch ein paar andere Sachen, aber wenn man das nicht extensiv nutzt/braucht ist es problemlos nutzbar. Beließ dich halt im Mikrotik Forum (https://forum.mikrotik.com/viewforum.php?f=1)
Member: aqui
aqui Feb 10, 2023 at 15:15:46 (UTC)
Goto Top
Also ihr sagt Ver.7 ist stabil
Das sagen ja nicht wir sondern Mikrotik selber oder warum dachtest du führt diese Version ein "Stable" im Namen?! ­čśë
