0Fujitsu SAS Expander A3C40176099 Strom Pinbelegung
Hallo,
ich hab hier beim aufräumen einen A3C40176099 SAS Expander gefunden.
Ich wollte jetzt testen ob das Teil noch funktiniert aber keinen Primergy Server wo das rein kommt.
Weiß jemand zufällg die Pin-Belegung für die Stromversorgung? Tante Google findet da unter Pinout leider nichts.
Die zwei Masse Pins sind ja leicht ausfindig zu machen. Bleibt die Frage läuft das Teil auf +5V oder auf +12V?
In dem pdf das ich gefunden habe, steht nur "power cable, connector X17 on SAS backplane 1 to connector X3" und X17 gehört zu Backplane für die SSD/HDDs (welches ich nicht habe) welche mit +12V betrieben wird.
grüsse
ich hab hier beim aufräumen einen A3C40176099 SAS Expander gefunden.
Ich wollte jetzt testen ob das Teil noch funktiniert aber keinen Primergy Server wo das rein kommt.
Weiß jemand zufällg die Pin-Belegung für die Stromversorgung? Tante Google findet da unter Pinout leider nichts.
Die zwei Masse Pins sind ja leicht ausfindig zu machen. Bleibt die Frage läuft das Teil auf +5V oder auf +12V?
In dem pdf das ich gefunden habe, steht nur "power cable, connector X17 on SAS backplane 1 to connector X3" und X17 gehört zu Backplane für die SSD/HDDs (welches ich nicht habe) welche mit +12V betrieben wird.
grüsse
Kommentieren
Teilen
Auf Facebook teilen
Auf X (Twitter) teilen
Auf Reddit teilen
Auf Linkedin teilenBitte markiere auch die Kommentare, die zur Lösung des Beitrags beigetragen haben
Content-ID: 674080
Url: https://administrator.de/forum/fujitsu-sas-expander-stromversorgung-674080.html
Ausgedruckt am: 31.07.2025 um 01:07 Uhr
5 Kommentare
Neuester Kommentar
Steht links vom Stecker nichts auf der Platine? Rechts ist auf jeden Fall GND zu sehen.
Habs gefunden: 12V
danke schön aber leider ist das die Platine von dem SAS2 Model

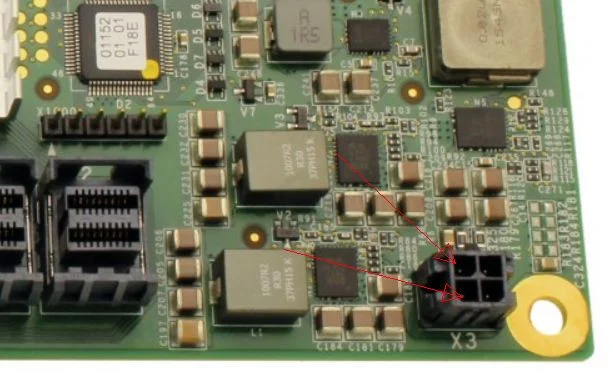

interessant, Bei mir ist das nicht beschriftet. Da steht nur X3 dran.
Die mit rotem Pfeil sind masse
interessant, Bei mir ist das nicht beschriftet. Da steht nur X3 dran.
Die mit rotem Pfeil sind masse
Dann sind sie schon mal nicht Pin Kompatibel.
bleibt die frage ob die Backplane die 12V nur durchschleift oder 5V draus macht oder gar 12V und 5V
