Stepper mit ESP32 und Portweiterleitung
Hallo liebe Forengemeinde,
ich hätte mal wieder ein Problemchen und vielleicht konnte das ja der ein oder andere schon lösen.
Also ich habe 2 Router und der 2. Router hat sein eigenes IP Netz ( 192.168.188.1 ) dort habe ich die ESP's im Netz, wie hier zu sehen:
Hier geht das ganze wunderbar, wenn ich das Portforwarding betreibe und aus dem ersten Netz ( 192.168.178.1 ) drauf zugreife:
Alles soweit so schön so gut...( das ist eine Temperatursteuerung mit Python gecodet und "ja geht schon"...)
ABER: Wenn ich jetzt ein paar Stepper Motoren betreiben will, geht anscheinend der Request nicht durch, oder sonst weil egal was ich mache, im Subnetz drehen diese sich einfach nicht...:
Also damit Ihr sieht, die Einstellungen passen...
Wenn ich mich im 2. Subnetzbefinde, kann ich problemlos auf die Stepper zugreifen, und diese ansteuern... aber das Portforwarding greift nicht, ( auch wenn man die Funktion freischaltet: "Erweiterte Portfreigaben von diesem Gerät etc. erlauben"
Habt Ihr noch eine Idee?
ich hätte mal wieder ein Problemchen und vielleicht konnte das ja der ein oder andere schon lösen.
Also ich habe 2 Router und der 2. Router hat sein eigenes IP Netz ( 192.168.188.1 ) dort habe ich die ESP's im Netz, wie hier zu sehen:
Alles soweit so schön so gut...( das ist eine Temperatursteuerung mit Python gecodet und "ja geht schon"...)
ABER: Wenn ich jetzt ein paar Stepper Motoren betreiben will, geht anscheinend der Request nicht durch, oder sonst weil egal was ich mache, im Subnetz drehen diese sich einfach nicht...:
Also damit Ihr sieht, die Einstellungen passen...
Wenn ich mich im 2. Subnetzbefinde, kann ich problemlos auf die Stepper zugreifen, und diese ansteuern... aber das Portforwarding greift nicht, ( auch wenn man die Funktion freischaltet: "Erweiterte Portfreigaben von diesem Gerät etc. erlauben"
Habt Ihr noch eine Idee?
Auf Facebook teilen
Auf Twitter teilen
Auf Reddit teilen
Auf Linkedin teilenBitte markiere auch die Kommentare, die zur Lösung des Beitrags beigetragen haben
Content-ID: 51066146893
Url: https://administrator.de/forum/stepper-mit-esp32-und-portweiterleitung-51066146893.html
Ausgedruckt am: 19.12.2024 um 22:12 Uhr
15 Kommentare
Neuester Kommentar
Servus @skoprion1800,
Du leitest mehrere externe Ports an den gleichen internen Port weiter. Das funktioniert nicht.
Ist das so gewollt, dass du über Portweiterleitungen arbeitest? Du könntest auch das ganze Netz via neuer Route verfügbar machen.
Schönen Gruß,
@Snowman25
Du leitest mehrere externe Ports an den gleichen internen Port weiter. Das funktioniert nicht.
Ist das so gewollt, dass du über Portweiterleitungen arbeitest? Du könntest auch das ganze Netz via neuer Route verfügbar machen.
Schönen Gruß,
@Snowman25
1
@Snowman25,
vielen Dank für Deine Antwort.
wie meinst Du das ganze Netz mit einer neuen Route Verfügbar machen?
( Eigentlich nicht..., aber erzähl mal wie Du meinst )
Http ist doch ein reiner Port 80
sind diese einzelnen Geräte dann somit falsch konfiguriert?
Ich kann ja schlecht Port 80-85? eingeben?
weil die 2. Fritzbox routet das ganze doch über Ihre eigene IP, die sie von der ersten Fritzbox erhalten hat.
Also das hier sind alles unterschiedliche Geräte, macht man dies anders?
vielen Dank für Deine Antwort.
wie meinst Du das ganze Netz mit einer neuen Route Verfügbar machen?
( Eigentlich nicht..., aber erzähl mal wie Du meinst )
Http ist doch ein reiner Port 80
sind diese einzelnen Geräte dann somit falsch konfiguriert?
Ich kann ja schlecht Port 80-85? eingeben?
weil die 2. Fritzbox routet das ganze doch über Ihre eigene IP, die sie von der ersten Fritzbox erhalten hat.
Also das hier sind alles unterschiedliche Geräte, macht man dies anders?
Du könntest auch das ganze Netz via neuer Route verfügbar machen.
Das macht nur dann Sinn wenn man ohne NAT (Adress Translation) arbeitet also transparent routet. Das NAT ist bei der Fritzbox aber nicht abschaltbar, deshalb macht da eine Route dann wenig Sinn. Siehe auch HIER.
Ah, hatte nicht gesehen, dass das alles verschiedene Geräte sind!
Du schreibst oben "im Subnetz drehen diese sich einfach nicht...":
Meinst du damit, dass sie auch nicht funktionieren, wenn dein Client im 192.168.188.x-Netzwerk ist?
Generell kann dein Fehlerfall an vielen Stellen liegen. Das Webinterface zum Steuern des Motors: Wie kommuniziert das mit dem Motor? Mglw. UDP? Wird der Request dann vom Client (192.168.178.X-Netz) oder vom Server (192.168.188.X-Netz) abgeschickt?
Du schreibst oben "im Subnetz drehen diese sich einfach nicht...":
Meinst du damit, dass sie auch nicht funktionieren, wenn dein Client im 192.168.188.x-Netzwerk ist?
Generell kann dein Fehlerfall an vielen Stellen liegen. Das Webinterface zum Steuern des Motors: Wie kommuniziert das mit dem Motor? Mglw. UDP? Wird der Request dann vom Client (192.168.178.X-Netz) oder vom Server (192.168.188.X-Netz) abgeschickt?
Einmal den Wireshark anschmeissen und checken dann wüsste der TO das. 🙄
Zitat von @aqui:
Du könntest auch das ganze Netz via neuer Route verfügbar machen.
Das macht nur dann Sinn wenn man ohne NAT (Adress Translation) arbeitet also transparent routet. Das NAT ist bei der Fritzbox aber nicht abschaltbar, deshalb macht da eine Route dann wenig Sinn. Siehe auch HIER.stimmt da war ja was...
aber bei einem Gerät funktioniert es ja.. Problemlos...
Zitat von @Snowman25:
Ah, hatte nicht gesehen, dass das alles verschiedene Geräte sind!
Du schreibst oben "im Subnetz drehen diese sich einfach nicht...":
Meinst du damit, dass sie auch nicht funktionieren, wenn dein Client im 192.168.188.x-Netzwerk ist?
Ah, hatte nicht gesehen, dass das alles verschiedene Geräte sind!
Du schreibst oben "im Subnetz drehen diese sich einfach nicht...":
Meinst du damit, dass sie auch nicht funktionieren, wenn dein Client im 192.168.188.x-Netzwerk ist?
Doch, wenn man der Client direkt im Netzwerk ist, dann drehen diese sich,
es liegt ja da "eigentlich" nur am Portforwarding, nur komisch, das es dann bei NAT dennoch bei dem anderen da geht...
Generell kann dein Fehlerfall an vielen Stellen liegen. Das Webinterface zum Steuern des Motors: Wie kommuniziert das mit dem Motor? Mglw. UDP? Wird der Request dann vom Client (192.168.178.X-Netz) oder vom Server (192.168.188.X-Netz) abgeschickt?
Genau das dachte ich mir auch, nur das skript läuft ja soweit normal wenn man das Webinterface direkt im Netz ansteuert,
Ich kann die Clienten beliebig nutzen, nur will ich das mit dem Browser vom PC machen, der im 192.168.178.x netz Sitze, und nicht mit dem Handy nur wo ich per Wlan auch auf das 2. Netz 192.168.188.X zufreifen kann.
Der Request und mgl. per UDP... ja gute Frage...:
Dein Link von oben... + Wireshark... da wäre ich jetzt tagelang mit beschäftigt, da Wireshark seit nem Jahrzehnt nicht mehr genutzt, und das Routingproblem versuche ich ja gerade mal hier und da zu ermitteln
192.168.178.35:300 -> 192.168.188.20:80
192.168.178.35:301 -> 192.168.188.21:80
192.168.178.35:302 -> 192.168.188:22:80
... etc
Der Aufruf im Browser entsprechend 😉
192.168.178.35:301 -> 192.168.188.21:80
192.168.178.35:302 -> 192.168.188:22:80
... etc
Der Aufruf im Browser entsprechend 😉
Zitat von @MirkoKR:
192.168.178.35:300 -> 192.168.188.20:80
192.168.178.35:301 -> 192.168.188.21:80
192.168.178.35:302 -> 192.168.188:22:80
... etc
Der Aufruf im Browser entsprechend 😉
192.168.178.35:300 -> 192.168.188.20:80
192.168.178.35:301 -> 192.168.188.21:80
192.168.178.35:302 -> 192.168.188:22:80
... etc
Der Aufruf im Browser entsprechend 😉
Das ist und war ja schon nach wie vor eingestellt.
NAT lässt sich ja in den Fritzen nicht abschalten
( Warum dann ein Gerät dennoch geht, und die anderen nicht, ist mir da auch schleierhaft.. )
Werde aber versuchen das Problem einfach und primitiv zu lösen,
indem ich einen ThinClient ins andere Netzwerk kurz anschließe.
( Der nächste Thread wird dann bestimmt gleich folgen, wie WOL / Wake on Lan dann in einem anderem Subnetz auch noch funktioniert)
https://www.heise.de/ratgeber/Wake-on-WAN-221718.html
Lesen und verstehen...
2 Optionen:
Lesen und verstehen...
2 Optionen:
- UDP Helper und UDP9 forwarden an die Broadcast IP sofern dein Router das supportet und deine WoL Pakete UDP 9 (Discard) nutzen. Auch hier ist wieder Wireshark dein Freund. 1mal aufrufen, Wol Packet mitschneiden braucht ca. 20 Sekunden! (Soviel zum Thema "...da wäre ich jetzt tagelang mit beschäftigt")
- WoL Jumphost oder WoL Funktion im Router.
Zitat von @aqui:
https://www.heise.de/ratgeber/Wake-on-WAN-221718.html
Lesen und verstehen...
2 Optionen:
https://www.heise.de/ratgeber/Wake-on-WAN-221718.html
Lesen und verstehen...
2 Optionen:
- UDP Helper und UDP9 forwarden an die Broadcast IP sofern dein Router das supportet und deine WoL Pakete UDP 9 (Discard) nutzen. Auch hier ist wieder Wireshark dein Freund. 1mal aufrufen, Wol Packet mitschneiden braucht ca. 20 Sekunden! (Soviel zum Thema "...da wäre ich jetzt tagelang mit beschäftigt")
- WoL Jumphost oder WoL Funktion im Router.
wenn Du mir zeigen würdest, wie das geht, oder ich schon irgendwas passendes dafür spezifisch zu Hand hätte, dann wäre es auch nicht schlimm, wenn ich 5 Minuten damit länger bräuchte,
nur habe ich das noch gleich null bisher gemacht, und danke Dir zumindest für die Infos..
Für einen Informatiker mit Schwerpunkt Netzwerke wirds aber nun mehr als peinlich und das Eis recht dünn....
Auch hier gilt wieder lesen und verstehen...
https://www.heise.de/ratgeber/Fehler-erschnueffeln-221587.html
Auch hier gilt wieder lesen und verstehen...
https://www.heise.de/ratgeber/Fehler-erschnueffeln-221587.html
Hallo,
https://wiki.wireshark.org/WakeOnLAN
https://community.spiceworks.com/t/wireshark-and-wakeonlan-wol-packets/6 ...
https://knowledge.broadcom.com/external/article/181526/how-to-use-wiresh ...
Aber Fritzboxen können auch mitschnitte, und zum auswerten dann den Kabelhai.
https://praxistipps.chip.de/fritzbox-datenverkehr-mitschneiden_9989
https://www.it-techblog.de/fritzbox-und-wireshark-wlan-router-von-avm-mo ...
https://schroederdennis.de/allgemein/fritzbox-paket-trace-paketmitschnit ...
Gruss,
Peter
Zitat von @skoprion1800:
wenn Du mir zeigen würdest, wie das geht, oder ich schon irgendwas passendes dafür spezifisch zu Hand hätte, dann wäre es auch nicht schlimm, wenn ich 5 Minuten damit länger bräuchte,
Auch hier kann dir Wireshark (Kabelhai) behilflich sein. Da ist noch mehr.wenn Du mir zeigen würdest, wie das geht, oder ich schon irgendwas passendes dafür spezifisch zu Hand hätte, dann wäre es auch nicht schlimm, wenn ich 5 Minuten damit länger bräuchte,
https://wiki.wireshark.org/WakeOnLAN
https://community.spiceworks.com/t/wireshark-and-wakeonlan-wol-packets/6 ...
https://knowledge.broadcom.com/external/article/181526/how-to-use-wiresh ...
Aber Fritzboxen können auch mitschnitte, und zum auswerten dann den Kabelhai.
https://praxistipps.chip.de/fritzbox-datenverkehr-mitschneiden_9989
https://www.it-techblog.de/fritzbox-und-wireshark-wlan-router-von-avm-mo ...
https://schroederdennis.de/allgemein/fritzbox-paket-trace-paketmitschnit ...
Gruss,
Peter
1
hmmm...
warum funktioniert das bitte nur auf Port 80? Also klar, ist alles HTTP Protokoll,

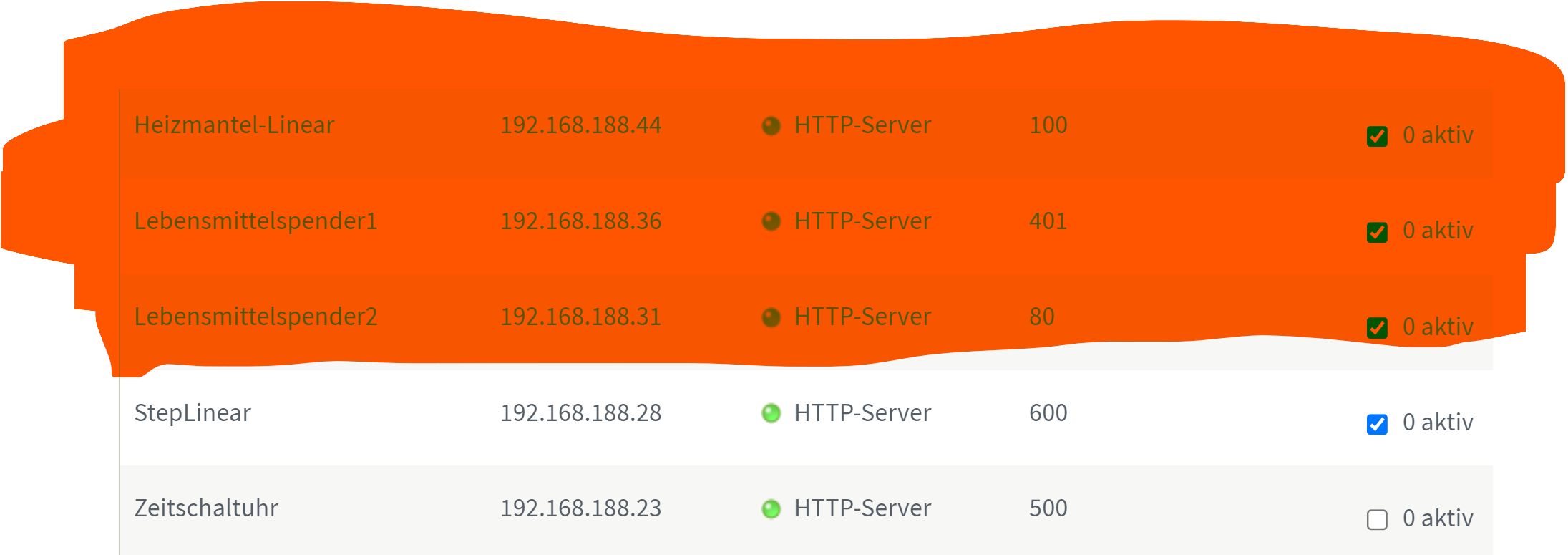

aber wie man im zweiten Bild sieht, ( also alles funktioniert, nur die Lebensmittelspender und Linearmotoren nicht AUF DEN GEWÜNSCHTEN PORTS... )
weil alles andere Funktioniert ja lustigerweise auch... weil es geht nur um die oberen drei...:

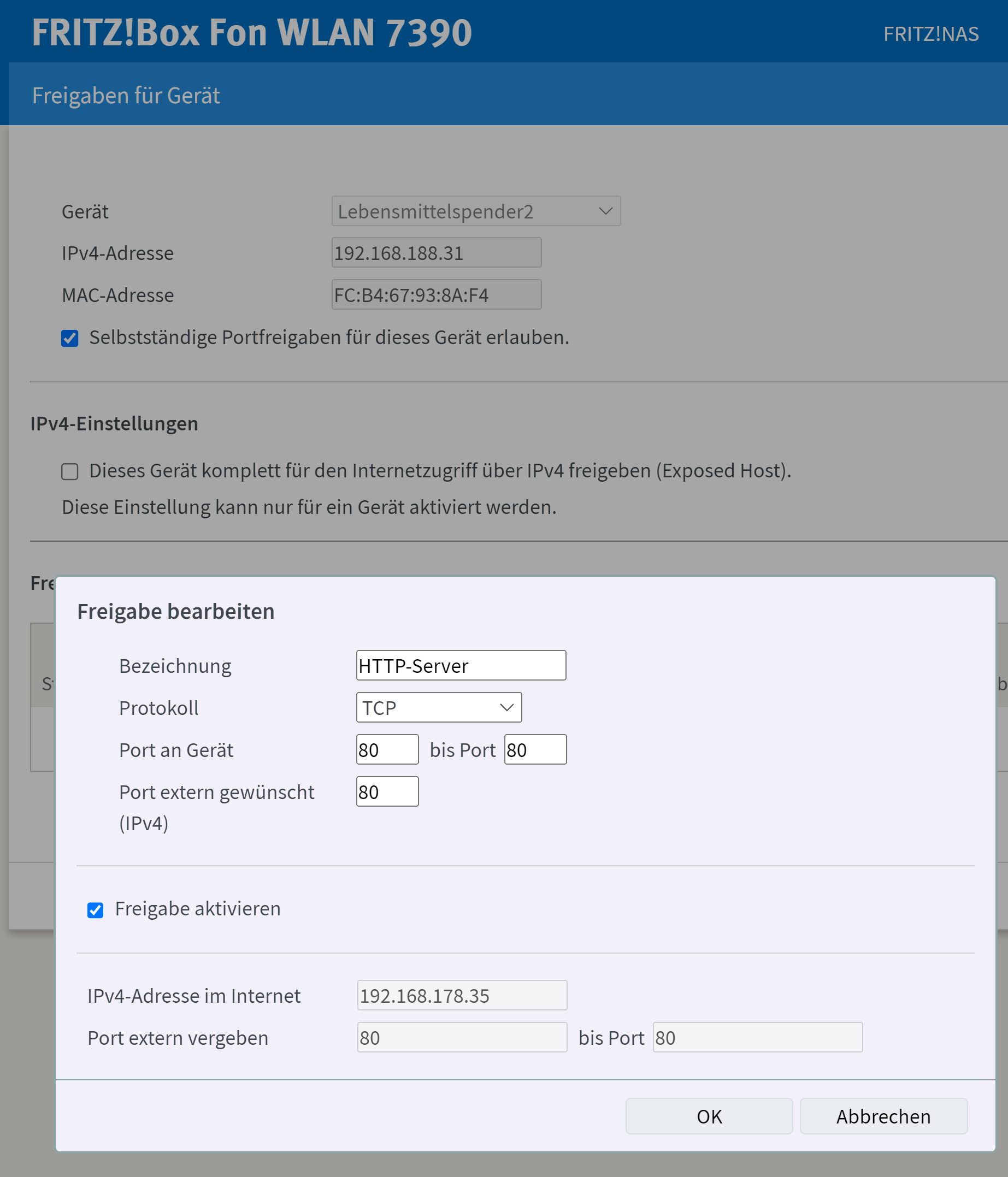

Also auf Port 80 geht es, die Einstellungen von oben im Verlauf haben sich soweit nicht geändert.. woran kann na dies bitte ggf. noch liegen?
Es ist komisch... weil alle funktionieren NUR auf dem Port 80 ( also die angesprochenen 3 rot markierten... )
Die Einstellungen passen,und die anderen auf Port 100 oder 150 ( das sind Relais... ) diese funktionieren ja auch
Wie könnte man dies noch lösen oder umgehen?
warum funktioniert das bitte nur auf Port 80? Also klar, ist alles HTTP Protokoll,
aber wie man im zweiten Bild sieht, ( also alles funktioniert, nur die Lebensmittelspender und Linearmotoren nicht AUF DEN GEWÜNSCHTEN PORTS... )
weil alles andere Funktioniert ja lustigerweise auch... weil es geht nur um die oberen drei...:
Also auf Port 80 geht es, die Einstellungen von oben im Verlauf haben sich soweit nicht geändert.. woran kann na dies bitte ggf. noch liegen?
Es ist komisch... weil alle funktionieren NUR auf dem Port 80 ( also die angesprochenen 3 rot markierten... )
Die Einstellungen passen,und die anderen auf Port 100 oder 150 ( das sind Relais... ) diese funktionieren ja auch
Wie könnte man dies noch lösen oder umgehen?
Es ist komisch... weil alle funktionieren NUR auf dem Port 80
Wie gruselig und das auch noch laienhaft per Port Forwarding ungeschützt und offen ins Internet exponiert! Super...Wie könnte man dies noch lösen oder umgehen?
In dem man wie jeder vernünftige Nutzer dem Datenschutz wichtig ist ein VPN nutzt was das alles sicher verschlüsselt. Mit der Fritzbox ist ein VPN im Handumdrehen ausgesetzt.Zitat von @aqui:
Es ist komisch... weil alle funktionieren NUR auf dem Port 80
Wie gruselig und das auch noch laienhaft per Port Forwarding ungeschützt und offen ins Internet exponiert! Super...Wie könnte man dies noch lösen oder umgehen?
In dem man wie jeder vernünftige Nutzer dem Datenschutz wichtig ist ein VPN nutzt was das alles sicher verschlüsselt. Mit der Fritzbox ist ein VPN im Handumdrehen ausgesetzt.Das siehst Du falsch an sich... weil als aller erstes kommt eine Fritzbox 7490..
dahinter folgt ein Switch.. an diesem ist mein PC sowie eine Fritzbox7390 ( an der Portforwarding betrieben wird... )
deswegen ist das doch noch lange nicht öffentlich zugänglich so.?!
"Mit der Fritzbox ist ein VPN im Handumdrehen ausgesetzt."
oder "aufgesetzt" mit IPSec etc.?
Wobei mich der obere Punkt schon mehr interessiert, weil an der Fritzbox 7490 wird kein Portforwarding betrieben...
